储罐底板漏磁检测仪

储罐底板漏磁检测仪Floormap3Di-R是最先进的储罐底板腐蚀漏磁检测仪器,由英国siliverwing银翼公司生产。储罐底板漏磁检测仪Floormap3Di-R采用表面拓扑气隙磁阻传感器STARS技术,可快速检测大型储罐底部,改善风险寿命评估(PLA)和基于风险检测(RBI)维修计划。
型号:
FPSIL-Floormap3Di-R
品牌:
价格:
¥0.00
类别:
在线客服邮箱 info@f-lab.cn 服务热线 021-5130 0728 您也可网站留言或在线客服留言垂询,辅光仪器-规模型进口精密科学仪器供应商欢迎您!
  • 商品详情

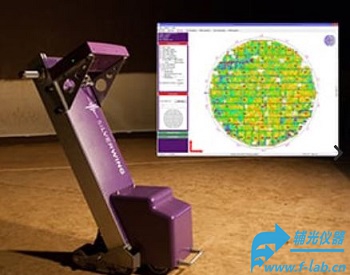

储罐底板漏磁检测仪Floormap3Di-R是最先进的储罐底板腐蚀漏磁检测仪器,由英国siliverwing银翼公司生产。储罐底板漏磁检测仪Floormap3Di-R采用表面拓扑气隙磁阻传感器STARS技术,可快速检测大型储罐底部,改善风险寿命评估(PLA)和基于风险检测(RBI)维修计划。
储罐底板漏磁检测仪Floormap3Di-R拥有最高密度的漏磁传感器,结合高级信号处理技术传送更精确和最高效率的检出概率。
$title

STARS技术银翼系统

创新性“STARS”技术增加了一组传感器来检测上表面缺陷引起的磁场强度变化,再结合传统的漏磁来区分缺陷上下表面位置。FloorMap3D总共有256传感器,增强横向分辨率来检测更小的缺陷,减小灵敏度缺陷定位。可以有效地透过6mm涂层,使储罐检测不用去除涂层。
数据采集软件
机载电脑使用触摸屏技术,便于操作人员在储罐环境内操作简便。检测系统捕获所有漏磁信号,实时分析显示腐蚀缺陷的位置和严重程度。操作人员可以选择上表面、下表面或者完整缺陷视图,在储罐环境下这些视图可以提供及时的反馈。图板以形状和尺寸定义,显示最有效的扫描路径方便操作者使用。障碍物如加热管、浮顶支持和旧板修补补丁显示为未扫描区。
数字标定
最新的完整数字标定系统除了可以改善缺陷尺寸测量,在检测不用壁厚底板事,也不再需要调整扫描探头的高度。在检测其它不同壁厚底板时,通常漏磁扫描器需要搬出储罐进行重新标定,浪费时间并对检测员增加了额外要求。数字标定记录在每一块底板数据温经理,可追溯检测设置信息。
高效率&高精度
储罐底板漏磁检测仪Floormap3Di-R拥有比旧型号设备更宽的扫描探头,每天检测面积高达到1440平方米;不像手动“遇缺陷停止”系统,它不用监视探测指示灯的数目。软件引导绘图程序促使最大底板扫描覆盖率,有助于确保扫描到最大底板面积减少漏检腐蚀的机率。高分辨率漏磁探头结合先进的信号处理,与上一代检测系统比较,Floormap3D系统大大地改进了腐蚀检出率和外形测量。通常检测6MM底板时,如最小20% 腐蚀缺陷的检出率是100%API653规定),外形测量精度±5%。该系统同时也可以检测管型缺陷和深3mm的穿孔,独特的原始漏磁和STARS数据视图有助于缺陷类型的特征描述
报告软件
储罐底板漏磁检测仪Floormap3Di-R的报告软件由SIMS报告组件支持,模拟报告软件可以在数据文件中自动生成储罐底板CAD视图。SIMS报告组件提供了最强大和最有效的方法来生成高品质的储罐环境报告,归档检测结果。
其它数据如目视、超声、真空箱和磁粉或PDF数据都可以添加到报告中,生成完整储罐全景视图,包括边缘板。软件全新的特点允许覆盖以后的检测数据,按PLA/RBI标准评估腐蚀增长。

储罐底板漏磁检测仪Floormap3Di-R技术规格
工作原理: 磁漏通 & 磁场磁阻
传感器:  256个霍尔传感器,64通道
扫描宽度: 300mm
单次最长扫描长度: 15m
定位精度:  +/- 3 mm 或(+/- 0.04%)
不能扫描区域: 距搭接焊缝10 mm, 160 x 160 mm 角落盲点
驱动方式:  直流电机
扫描速度:  0.5 米/秒
壁厚范围:  最大 12.5 mm (自动模式)
透涂层检测:  可以,若没有涂层
最大涂层厚度:  6mm的底板6mm,10mm底板是 4mm
上下表面缺陷区分: 可以, STARS技术
缺陷精度:   +/- 5% on 20 mm 球型缺陷或 API 653 型缺陷
最大灵敏度:   20% 金属损失(球型)底板上下面
数据存储:   可以, 内部存储使用SSD,拷贝数据通过USB
实时分析:   缺陷尺寸和 X/Y位置, 底板视图, 顶部/底部/漏 磁/STARS视图
适用底板类型:  长方形, 环形, 草图
扫描重叠:   0-50mm 透明轨迹显示所有缺陷
检测概述:   底板数量, 完成百分比, 快速数据视图
电源要求: 包含 4 x 12v 电磁和3个充电器
运输箱: 满足IATA对铁磁性物质的运输要求
工作重量: 57.5 kg
系统软件: 现场升级
