导电阳极丝检测仪

导电阳极丝检测仪是为PCBA印刷电路板测量电化学反应影响的导电阳极丝测试仪器AutoCAF2。导电阳极丝检测仪根据IPC-TM-650 2.6.25测试方法和IPC 9691 CAF测试用户指南，能够在高湿度和高温条件下测量多达256个单*的测量点。
导电阳极丝检测仪导电阳极丝（CAF）失效是指印制板内的铜腐蚀。这是铜在两个不同电位的导体之间从阳极到阴极的电迁移，而从阴极到阳极的生长是树枝晶。
偏压和高湿度的组合会加剧CAF故障。当灯丝在电气隔离网之间生长时，会导致电气故障。有关CAF的*多信息，请参见IPC-9691。

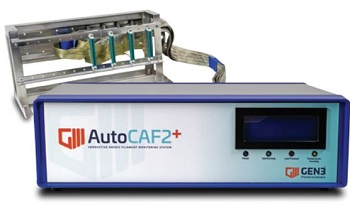

新的导电阳极丝检测仪AutoCAF2+™ 与英国NPL进行的一项重大CAF研究项目一起开发。
所有256个通道的测量可在30秒内完成
导电阳极丝检测仪*点
施加电压：+1V至1250V
测量范围：106Ω至1014Ω
测量方法：在所有选定通道上连续测量
测量测试间隔：至少1分钟可**选择
能够按照所有现有测试规范（IPC–IEC–JNC）和其他用户规范进行测试
经得起未来考验的设计
具有64、128或256通道配置
适用于Windows 7、8和10的适应性强且灵活的软件。
导电阳极丝检测仪规格参数

Number of Channels	64 or 128 or 256
Measurable range of insulation resistance	106 to 1014 Ω
Internal Bias Voltage	0V; 3.3V; 5V; 10V; 12.5V; 15V; ± 50V & ± 100V
External Bias Voltage	1V to 100V Free selection External 1V to 1250V
Measurement Method	Continuous on all selected channels
Measurement Test Intervals	Fully selectable from minimum of 1 minute
Measurement Time	Optimised at <100ms per channel for data management
Maximum Test Duration	Unlimited
Current measuring cable	Fully shielded
Alarms	Low resistance Test Running Bias Voltage Out of Range/Failure Temperature and humidity
Data collection	Sampling Time, Elapsed Time, Resistance, Current, Applied Voltage, Temperature, Humidity
Applicable OS	Windows® 7 onwards
Power Source	110V/230V Switchable mains single phase
Dimensions & Weight	17 kgs (37.5 Ibs) 52 x 34 x 17cm
