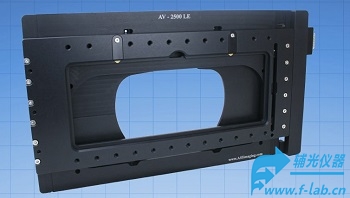

这款蔡司显微镜载物台是**为蔡司显微镜Axio Observer系列配备的Axio Observer位移载物台,采用超薄设计,可提供X轴250mm行程和Y轴110mm行程,可搭载载物台样品架规格160x110mm或283x110mm。
这款蔡司显微镜载物台具有高分辨率、重复精度高、位移精确等*点。通过采用高分辨率旋转编码器进行定位反馈的闭环直流伺服电机,重复精度提高到低于 300nm（典型）,而标准旋转编码器700nm (典型）的重复精度水平。
这款蔡司显微镜载物台通过对工作台位置的闭环控制不会出现工作台丢失的情况,采用交叉滚筒载玻片、高精度丝杆，零间隙微型齿轮直流伺服电机马达，运动平稳准确。Z轴驱动器也使用ASI公司闭环电机驱动器
。
![$title]( "$title")
蔡司显微镜载物台*点MS-2500-AV*点
1.无障碍物的平顶/刚性顶板设计；
2.无障碍物的平顶/刚性顶板设计；
3.超薄轮廓：34.5mm (1.36”)从安装表面到顶部；
4.X和Y轴的闭环控制伺服电机用于高精度定位和高重复性聚焦；
5.宽的动态速度范围与XY操纵杆控制；
6.经过验证的AＳＩ的Ｚ轴驱动器能被使用吗；
7.背光液晶显示器显示坐标轴的坐标；
8.“０”和“Home”按钮用于简单的*立操作；
9.紧凑的人体工程学桌面控制单元尺寸是9 cm (H) x 23 cm (W) x 16½ cm (D) (3” x 9” x 6”)；
10.微处理控制器用于RS-232系列和USB主机通信；
蔡司显微镜载物台配置的技术参数
| ＸＹ轴行程范围 |
250mm x 75 mm |
| XY轴分辨率（典型） |
22 nm |
| ＸＹ轴ＲＭＳ重复性（典型） |
< 700 nm |
| ＸＹ轴*大速度 |
7 mm /sec |
蔡司显微镜载物台选择供应的附件
1.X和Y轴的线性编码器用于高精度定位,与工作台面相融合；
2.工作台嵌入容纳各种载玻片,培养皿,培养腔,微孔板,喷射器,加热器和许多其它*殊容器；
3.可提供其它螺距丝杠。
线性编码器
| 坐标轴 |
分辨率 |
尺寸精度 |
| XY |
10nm |
± 3 μm每尺寸长度 |
| 丝杆节距选择 |
旋转编码器分辨率 |
*大速度 |
| 25.40 mm (Ultra-coarse) |
88 nm |
28 mm/sec |
| 12.70 mm (Super-coarse) |
44 nm |
14 mm/sec |
| 6.35 mm (Standard) |
22 nm |
7 mm/sec |
| 1.59 mm (Fine) |
5.5 nm |
1.75 mm/sec |
| 0.635 mm (Extra-fine) |
2.2 nm |
0.7 mm/sec |
注明：标准丝杆精度0.25纳米每毫米
这款蔡司显微镜载物台适合显微镜品牌型号-Zeiss Axiovert 200和Axio Observer
