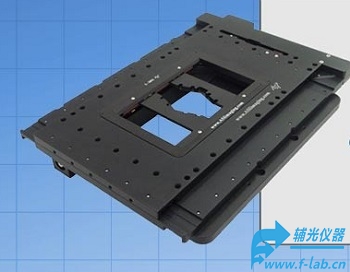

高精度XY显微镜载物台-50x50mm/200nm/1kg

高精度XY显微镜载物台是一款高分辨率显微镜XY载物台,具有超稳定,高分辨率和高重复精度的*点,适合高分辨率倒置显微镜应用。
高精度XY显微镜载物台与ASI的Z轴电机驱动电机一起使用,实现显微镜三轴XYZ定位。采用高分辨率旋转编码器进行定位反馈的闭环直流伺服电机实现精高精度XY显微镜载物台对于超高精度的Z聚焦，压电陶瓷可以嵌入到载物台样品架上,提供150、300或500微米的Z轴行程。

高精度XY显微镜载物台采用交叉滚柱滑块、高精度丝杠和零间隙微型齿轮直流伺服电机，实现平稳精确定位。
高精度XY显微镜载物台XY行程范围从25毫米到120毫米。为了减少热漂移，*hao选择25毫米的行程范围，因为它使用较小的丝杠来减少样品的热变化。带有可选的线性编码器和0.635mm间距的丝杠，样品的分辨率为2.5nm，真实光学分辨率为10nm。微处理器控制的ms-2000控制单元提供与主机的rs-232和usb通信。
高精度XY显微镜载物台可用于所有标准显微镜和OEM显微镜。
高精度XY显微镜载物台*点
1.于精确定位和高重复聚焦的x、y和z轴闭环直流伺服控制；
2.带XY操纵杆的宽动态速度范围；
3．利用ASI的Z轴驱动器；
4.Z轴离合器用于手动和电动聚焦控制之间的切换；
5.背光液晶显示器显示X、Y和Z坐标；
6．用于简单*立操作的“零”和“主”按钮；
7．小巧、符合人体工程学的桌面控制单元尺寸为6“D x 9”W x 3“H（9 x 23 x 16.5厘米）；
8.采用rs-232串行和usb通信的微处理器控制；
9.在大多数情况下，行程范围将扫描整个井板；
10.许多流行软件包的可靠操作。
高精度XY显微镜载物台技术参数

XY轴的行程范围	50 mm x 50 mm *高达 120 mm x 75 mm
XY轴分辨率（编码器步长）	2.5 nm (10 nm at optical axis)
XY轴的RMS重复精度	< 200 nm
XY轴*大速度（取决于丝杆节距）	0.635 mm/sec
具有可选压电顶板的Z轴分辨率	2.2 nm with 16 bit DAC 1.1 nm with 17 bit DAC
具有可选压电顶板的Z轴重复率	+/- 2 nm
具有可选压电顶板的Z轴*大速度	~ 10 ms for most moves
推荐的*大负荷	kg

高精度XY显微镜载物台可选项目
1. z范围为150、300和500μm的压电顶板；
2.用于连接微操作器、微喷射器等的较大级顶板；
3.工作台翼为*多的附件空间；
4使用ASI Z轴驱动器的自动对焦（需要NTSC、PAL或S视频模拟信号）；
5其他丝杠螺距可用。
高精度XY显微镜载物台丝杆附件

丝杆选择	旋转编码器的分辨率	*大速度
25.40 mm (极粗)	88 nm	28 mm/sec
12.70 mm (超粗)	44 nm	14 mm/sec
6.35 mm (标准)	22 nm	7 mm/sec
1.59 mm (细)	5.5 nm	1.75 mm/sec
0.635 mm (极细)	2.2 nm	0.7 mm/sec

高精度XY显微镜载物台适合的显微镜品牌型号
1.徕卡/莱卡Leica – DMI3000, DMI4000, DMI5000, DMI6000, DMIRB, DMIRBE, DMIRE, DMIRE2
2.尼康Nikon – Diaphot Eclipse TE2000, Eclipse Ti
3.奥林巴斯Olympus – BX50WI, BX51WI, BX61WI, IX70, IX71, IX81
4.蔡司Zeiss – Axiovert 200, Axio Observer
